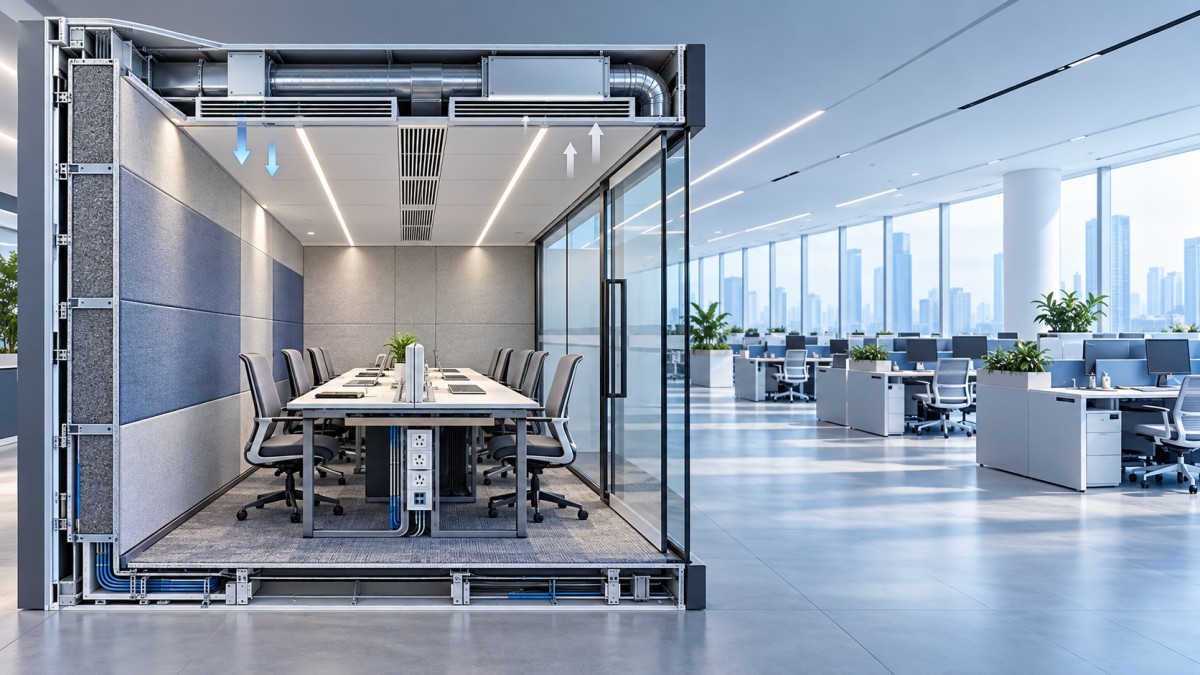

متطلبات التهوية والإضاءة والطاقة لكبسولة المكتب TB-ML 3000

ينبغي تقييم كبسولة المكتب TB-ML 3000 متعددة الأشخاص باعتبارها غرفة مشغولة مدمجة ذات غلاف محكم التحكم، وليس كقطعة أثاث قائمة بذاتها. تؤثر الأختام الصوتية والألواح الزجاجية وتركيب الجدران وفجوات الأبواب واختراقات الكابلات في حركة الهواء والضوء والخدمات الكهربائية. قد تبدو الكبسولة مكتملة في مخطط الطابق، لكنها قد تؤدي أداءً ضعيفًا بعد التركيب إذا لم تؤخذ الحمولة الحرارية وتخطيط المقاعد والخلوص السقفي وسعة الدائرة الفرعية وظروف تهوية المبنى في الاعتبار معًا.

بالنسبة إلى حيز متعدد الأشخاص، ينبغي أن يبدأ أساس التصميم من الإشغال المتوقع ومدة الجلسة. فالمناقشة القصيرة وقوفًا، واجتماع الفيديو الممتد، والغرفة المستخدمة للعمل بالحاسوب المحمول، تخلق ظروفًا حرارية وظروف تهوية مختلفة. يضيف الشاغلون حرارة محسوسة ورطوبة، بينما تضيف الشاشات والشواحن والكاميرات ومعدات الشبكة مزيدًا من الحرارة. وغالبًا ما تظهر المشكلة أولًا على شكل هواء راكد أو شعور بعدم الراحة، رغم أن عدم كفاية هواء الإمداد، وضعف مسارات هواء الرجوع، وإعادة التدوير المفرطة، وتراكم الحرارة قد تنتج أعراضًا مماثلة.

يجب أن تراعي التهوية الغلاف الصوتي المحكم

لا يمكن الحكم على أداء التهوية فقط من خلال سماع المراوح أو الإحساس بالهواء عند الشبكة. والسؤال المهم هو ما إذا كان الهواء النقي يصل إلى منطقة الإشغال، ويزيل الحرارة والملوثات، ويغادر الكبسولة دون إحداث تيارات هوائية أو ضوضاء غير مقبولة. في الهيكل الصوتي، نادرًا ما تكون الفتحة المباشرة مناسبة لأنها تقلل عزل الصوت. لذلك تحتاج مسارات السحب والعادم إلى ممرات معالجة صوتيًا أو قنوات مبطنة أو مسارات مزودة بحواجز تحافظ على حاجز صوتي فعّال مع السماح بتبادل الهواء.

ينبغي موازنة تدفق الهواء عبر الحيز. فقد يؤدي إمداد الهواء وسحبه من الطرف نفسه إلى ترك منطقة راكدة حول المقاعد البعيدة، خاصةً عندما تعيق طاولة كبيرة أو جدار شاشات أو مقاعد عالية الظهر مسار الهواء. ويضع الترتيب المناسب نقاط الإمداد والرجوع بحيث يعبر الهواء منطقة الجلوس بدلًا من تجاوزها عند مستوى السقف. وينبغي أيضًا إبقاء نقاط الرجوع خالية من المعاطف وعناصر التخزين والألواح الصوتية والأثاث التي يمكن أن تحد من مساحة الفتحة الفعالة.

يجب مراعاة سعة المروحة عند المقاومة بعد التركيب، وليس فقط عند تصنيف المصنع غير المقيد. فالمرشحات والحواجز الصوتية والانحناءات والشبكات ووصلات القنوات الخارجية الطويلة جميعها تضيف فقدًا في الضغط. وقد تحرك مروحة تبدو كافية قبل التركيب كمية هواء أقل بكثير بمجرد تركيب هذه المكونات. وعندما تتصل الكبسولة بنظام HVAC في المبنى، ينبغي حسم الضغط الساكن المتاح ومسار القنوات ومتطلبات مخمدات الحريق وإمكانية الوصول للصيانة قبل تحديد موقع الكبسولة نهائيًا.

ينتج عن تبادل الهواء النقي أيضًا أثر صوتي. فقد تقلل سرعة المروحة الأعلى الإحساس باختناق الهواء، إلا أن اضطراب تدفق الهواء واهتزاز المروحة يمكن أن يرفعا مستوى الضوضاء الخلفية الداخلية. وقد يؤثر ذلك في وضوح الكلام أثناء المكالمات حتى عندما يوفر غلاف الكبسولة خفضًا قويًا للصوت. وتقلل الوصلات المرنة وحوامل المراوح المعزولة والشبكات ذات المقاس المناسب وإعدادات السرعة المضبوطة بعد التركيب من هذا التعارض. وينبغي تقييم ضوضاء المروحة في ظروف التشغيل العادية مع وجود شاغلين، وليس فقط أثناء اختبار بدء تشغيل قصير.

الحرارة والرطوبة ومنطق التحكم

غالبًا ما تقتصر الراحة الحرارية على تصريف الحرارة بدلًا من درجة حرارة الغرفة الاسمية. تحتاج الكبسولة الموضوعة بجوار زجاج معرض للشمس، أو أسفل فراغ سقفي دافئ، أو بالقرب من جهاز مكتبي ينبعث منه حرارة، إلى سماح مختلف لتدفق الهواء مقارنةً بكبسولة موضوعة في منطقة داخلية مستقرة. ويمكن للكسب الشمسي عبر الزجاج أن يسبب شعورًا موضعيًا بعدم الراحة قرب المحيط حتى عندما يبدو متوسط درجة الحرارة الداخلية مقبولًا. لذلك تستحق الستائر ومعالجة الزجاج واتجاه الكبسولة واتجاه هواء الإمداد الدراسة إلى جانب سعة المروحة.

يمكن للتحكم حسب الطلب تقليل تشغيل المروحة غير الضروري عندما تكون المساحة شاغرة، لكن ينبغي أن تتوافق استراتيجية الاستشعار مع الاستخدام الفعلي. فقد يفشل مستشعر الوجود الذي يرصد المدخل فقط في اكتشاف الأشخاص الجالسين ذوي الحركة المحدودة. ويمكن للتحكم حسب الطلب المعتمد على CO2 أن يعكس الإشغال بصورة أكثر مباشرة، رغم أن موقع المستشعر ومعايرته وزمن استجابته تؤثر في قراءته. وينبغي للنظام أيضًا أن يمنع بقاء الكبسولة المشغولة بالكامل على إعداد تهوية منخفض لأن المستشعر لم يسجل التغير بسرعة كافية.

إن التكاثف أو الرائحة المستمرة ليسا دليلًا تلقائيًا على عدم كفاية تدفق الهواء. فقد ينتجان عن مسار عادم مسدود، أو مرشح متسخ، أو اختلال في الضغط يسحب الهواء من منطقة مجاورة غير مرغوبة، أو رطوبة محتجزة في التشطيبات الناعمة بعد التنظيف. ويُعد تحديد فاصل زمني لصيانة المرشحات ومداخل المراوح والشبكات جزءًا من متطلبات التشغيل. ويجب أن تظل ألواح الوصول قابلة للوصول بعد وضع الكبسولة بمحاذاة جدار أو تحت خدمات السقف.

ينبغي أن تدعم الإضاءة الوجوه والشاشات والعمل على الطاولة

يجب أن تخدم الإضاءة في كبسولة اجتماعات مغلقة عدة مهام بصرية في وقت واحد: قراءة المستندات، وعرض الشاشات، ورؤية الزملاء بوضوح، والظهور بصورة طبيعية أمام الكاميرا. يمكن لمصدر سقفي ساطع واحد أن يحقق هدف إضاءة أساسيًا، مع أنه قد يظل ينتج ظلالًا على الوجوه ووهجًا على سطح الطاولة وانعكاسات في الباب الزجاجي. وينبغي أن يوزع التخطيط الضوء عبر المنطقة المشغولة وأن يضع التركيبات خارج أقوى خطوط الرؤية للشاشات وعدسات الكاميرات.

ينبغي تقييم الإضاءة عند مستوى العمل الفعلي، بما في ذلك ارتفاع الطاولة أو موضع الحاسوب المحمول، بدلًا من تقييمها عند الأرضية. تمتص التشطيبات الصوتية الداكنة ضوءًا أكثر من الأسطح الداخلية الفاتحة، وقد تجعل المساحة تبدو خافتة رغم خرج الإنارة المناسب. وعلى العكس، يمكن للزجاج شديد الانعكاس والأسطح المصفحة وشاشات العرض أن تنتج صورًا منعكسة مشتتة. وعادةً ما يكون تنسيق وحدات الإنارة المشتتة وزوايا الحزمة المضبوطة وأسطح العمل غير اللامعة أسهل من محاولة تصحيح الوهج عبر زيادة الخرج.

تؤثر درجة حرارة اللون المرتبطة وتجسيد اللون في اجتماعات الفيديو وكذلك في الراحة. ويكون المظهر المحايد المستقر عمومًا أسهل في دمجه مع إضاءة المكتب المجاور وينتج صورًا أكثر اتساقًا للكاميرا. ويمكن للتغيرات الكبيرة في درجة حرارة اللون بين داخل الكبسولة ومكان العمل المحيط أن تجعل الوجوه تبدو غير طبيعية عند فتح الباب أو عندما تضبط الكاميرا التعريض تلقائيًا. وينبغي أن يحافظ التعتيم على أداء خالٍ من الوميض عند معدلات إطارات كاميرات الفيديو، خاصةً عند تسجيل الاجتماعات.

يكون استشعار الإشغال عمليًا عندما يتضمن مدة تثبيت مناسبة وتجاوزًا يدويًا. فالإطفاء المفاجئ خلال اجتماع هادئ يسبب إزعاجًا، بينما تهدر مدة التثبيت المفرطة الطاقة وتُبقي الكبسولة الفارغة نشطة بصريًا. توضح كابينة العمل TB-W لشخص أو شخصين نهج تحكم ذي صلة: يمكن لاستشعار الوجود تشغيل الإضاءة عند الدخول وإطفاؤها بعد المغادرة، مع ضبط التأخير بما يناسب البيئة. وبالنسبة إلى كبسولة أكبر، تصبح تغطية المستشعرات وتقسيم المناطق أكثر أهمية لأن مستشعرًا واحدًا قد لا يرصد كل موضع جلوس بشكل موثوق.

يتطلب دمج الطاقة مراجعة الأحمال وإمكانية الوصول

ينبغي أن يبدأ التجهيز الكهربائي بجدول المعدات. وتشمل الأحمال النموذجية الإضاءة المدمجة ومراوح التهوية ووحدات شحن USB ومحولات الحواسيب المحمولة والشاشات ومعدات المؤتمرات ونقاط الوصول اللاسلكية ولوحات التحكم. ينبغي توثيق الطلب المجمع وسلوك بدء التشغيل والمساهمة الحرارية ونوع القابس قبل اختيار وصلة الإمداد. ولا تلغي لوحة المقابس ذات نطاق الجهد الواسع الحاجة إلى تأكيد خصائص الإمداد المحلي وأجهزة الحماية وترتيب التأريض وتصنيف الدائرة الفرعية.

يؤثر موضع المخارج في السلامة وسهولة الاستخدام اليومية معًا. تقلل المخارج على مستوى الطاولة من امتداد الأسلاك عبر مساحة الحركة، لكنها تحتاج إلى تخفيف الشد والحماية من المشروبات المنسكبة. وتتطلب الطاقة المغذاة من الأرضية مسار كابل لا ينحشر تحت القاعدة أو ينكشف عند العتبة أو يتضرر عند إعادة وضع الكبسولة. وإذا كان الهيكل يستخدم عجلات قابلة للضبط أو قاعدة متحركة، فينبغي أن يحدد التركيب ما إذا كان يجب فصل الطاقة قبل النقل وكيف يُثبّت الكابل بينما تكون الكبسولة ثابتة.

ينبغي فصل كابلات البيانات منخفضة الجهد وكابلات التيار الكهربائي حيثما تتطلب طريقة التركيب ذلك، مع مسارات خدمات تسمح بالاستبدال دون تفكيك ألواح الجدران الصوتية. وتُعد فتحات الكابلات غير المخططة مصدرًا شائعًا لتسرب الصوت. وينبغي أن يستخدم كل اختراق جلبة معتمدة أو مسارًا محكم الإغلاق أو وحدة خدمات تحافظ على تركيب الجدار وتتجنب الحواف الحادة. وينطبق الانضباط نفسه على الشاشات والكاميرات ونقاط الوصول المثبتة في السقف: إذ يجب أن تكون حواملها ومسارات كابلاتها ووزنها الإضافي متوافقة مع إطار الكبسولة، بدلًا من تثبيتها في الألواح الزخرفية فقط.

التشغيل التجريبي قبل التسليم

ينبغي إجراء التشغيل التجريبي مع تأثيث الكبسولة وتوصيلها بالكامل، لأن اختبار الغلاف الفارغ لا يرصد الظروف التي يخلقها الأشخاص والأجهزة والكراسي والمعدات المثبتة على الطاولة. تأكد من أن التهوية تعمل عبر كل إعدادات التحكم، وأن مسارات تدفق الهواء غير معاقة، وأن الأضواء تخفت دون وميض مرئي، وأن المستشعرات تستجيب من جميع مواضع الجلوس، وأن كل مخرج محمي وموسوم بشكل صحيح. خلال محاكاة اجتماع بمدة عادية، راقب ارتفاع الحرارة والتيارات الهوائية المحسوسة وضوضاء المروحة وانعكاسات الشاشة وإمكانية الوصول إلى الكابلات وتشغيل الباب. تكشف هذه الملاحظات عيوب التنسيق التي غالبًا ما تخفيها اختبارات المكونات الفردية.

ينبغي أن يحتفظ السجل النهائي بتفاصيل التوصيل الكهربائي وإعدادات التحكم ومواقع الوصول ومواصفات المرشحات وأي قيود خاصة بالموقع على نقل الكبسولة أو إعادة توصيلها. وتُعد هذه التفاصيل مهمة بقدر رسومات التركيب الأولية عند نقل الكبسولة لاحقًا أو إعادة تهيئتها أو تجهيزها بمعدات مؤتمرات إضافية.
